KYN18A-12(Z)鎧裝型移開式交流金屬封閉開關設備
1、產品概述
本產品符合GB3906-91《3-35KV交流金屬封閉開關設備》及DL404-91《戶內交流開關柜訂貨技術條件》的有關要求，適用于3-10KV交流三相50HZ單母線電力系統中，作為發電廠、變電所、工礦企業等部門接受和分配電能之用，并對電路實行控制保護及監測，除廣泛用于一般電力系統外，特別適用于具有頻繁操作的電力線路中，本產品為戶內使用(不靠墻安裝)。
2、工作條件
環境溫度：最高環境溫度+40℃
最低環境溫度-25℃
海拔：不大于1000米
濕度：日平均相對濕度不大于95%，
月平均相對濕度不大于90%
地震：允許在8級烈度地區使用.
周圍空氣無腐蝕性或可燃性氣體等明顯污染
在超出正常使用條件時，由用戶與制造廠協商解決。
3、主要特點
1）全組裝式結構,裝配迅速,加工周期短.
2）柜體關鍵部位采用優質鍍鋅薄鋼板,提高了整柜接地系統的可靠性,柜體框架及前門采用噴塑工藝.噴塑層不易腐蝕、剝落,外型美觀.
3）采用中置式及中置落地式兩種結構.推進機構采用絲桿機構,操作靈活省力.手車加工精度高,互換性好.
4）采用關門操作,五防聯鎖安全、可靠.
5）中置式結構手車采用落地式周轉小車,靈活、可靠、檢修方便.中置落地式結構手車可直 接退出柜外,直接周轉.
4、技術參數
|
項目 |
單位 |
參數 |
|
|
額定電壓 |
KV |
7.2 ，12 |
|
|
額定電流 |
A |
1250，1600，2000，2500，3150 |
|
|
額定短路開斷電流 |
KA |
31.5， 40 |
|
|
4S額定熱穩定電流 |
KA |
31.5， 40 |
|
|
額定動穩定電流 |
KA |
80 ，100 |
|
|
額定雷電沖擊耐受電壓 |
KV |
75 |
|
|
額定1min工頻耐受電壓 |
KV |
42 |
|
|
輔助回路工頻耐受電壓 |
V |
2000 |
|
|
輔助回路控制電壓 |
V |
DC110，220 ； AC110，220 |
|
|
外殼及隔室防護等級 |
|
IP4X |
|
|

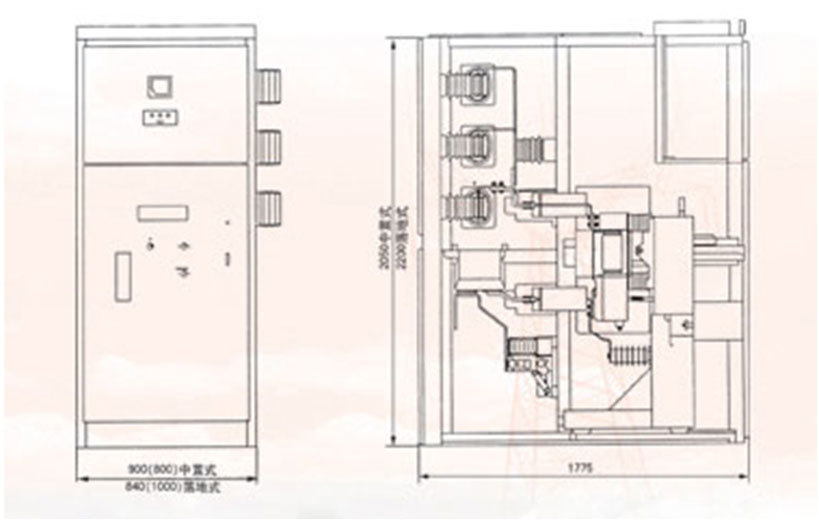

柜體尺寸 |
中置式 |
mm |
900×1775×2050 |
|
800×1775×2050（見備注） |
|||
|
落地中置式 |
mm |
840×1775×2200 |
|
|
1000×1775×2200 |
|||
